Ugjennomsiktig, lys, striper, inverterte striper – i løpet av millisekunder skifter glasset i panoramataket på Audi A6 Sportback e-tron til forskjellige tilstander så snart Audi-ingeniør Richard Spielberger berører kontrollknappen i taktrekket med fingeren. Richard Spielberger, modulutvikler for kontrollenheter for soltak og omskiftbare vinduer, programmerer taket i disse tilstandene: ugjennomsiktig (ikke-gjennomsiktig) eller klar (gjennomsiktig), stort område eller i individuelle segmenter, automatisk kontinuerlig eller individuelt valgbart.
Det som tidligere ble gjort av en rullegardin under et skyvetak i glass er nå integrert direkte i Audi panoramaglasstak med enda flere forskjellige funksjoner: blendingsbeskyttelse, infrarød beskyttelse og kuldebeskyttelse for kjøretøyets interiør.

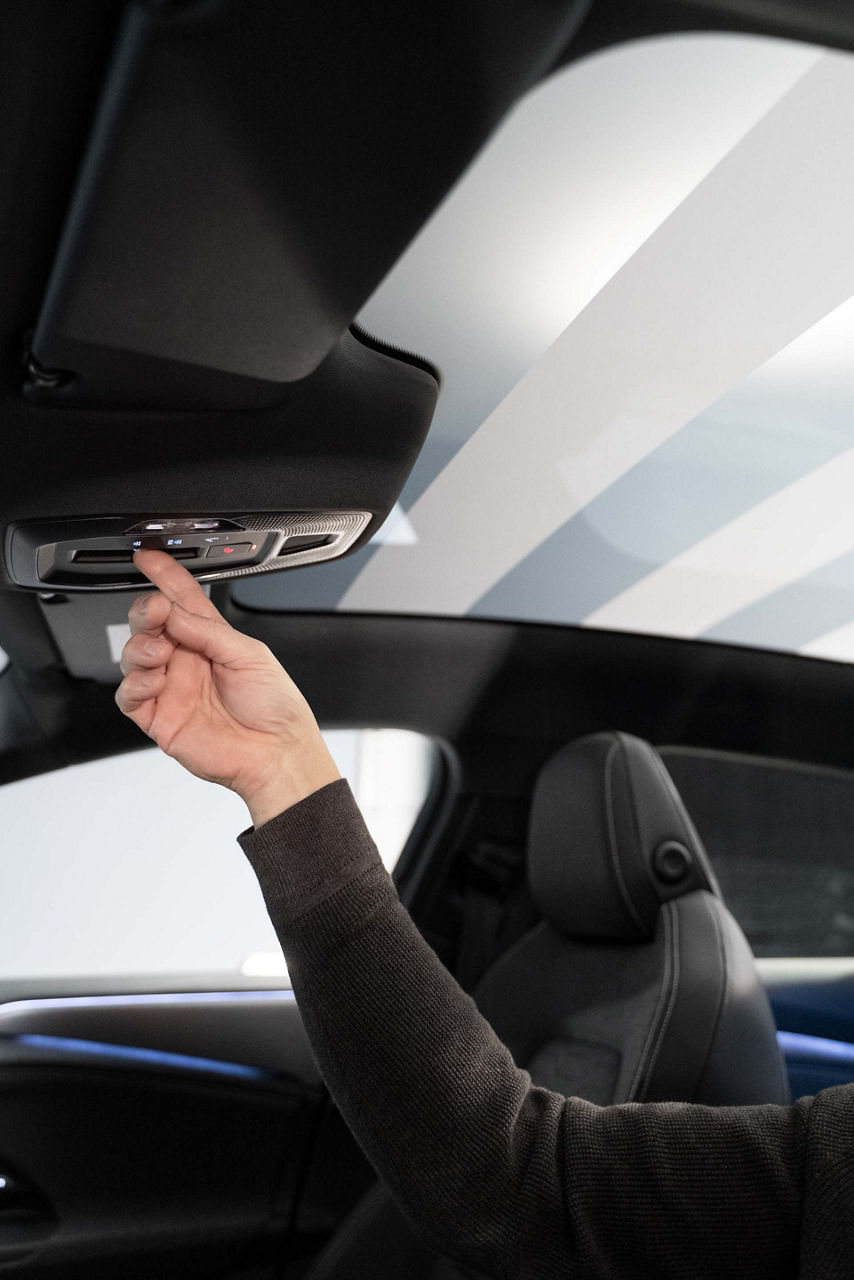

Betjeningselementet for panoramaglasstaket (ekstrautstyr) med justerbar gjennomsiktighet er intuitivt plassert i bilens taktrekk på Audi, likt en solskjerm.
Richard Spielberger er modulutvikler for soltakstyringsenheter og justerbart glass hos Audi.
Betjeningselementet for panoramaglasstaket (ekstrautstyr) med justerbar gjennomsiktighet er intuitivt plassert i bilens taktrekk på Audi, likt en solskjerm.
Richard Spielberger er modulutvikler for soltakstyringsenheter og justerbart glass hos Audi.
Richard Spielberger
Dr. Annegret Matthai, ansvarlig for glassteknologier i Avansert Utvikling av Kjøretøystruktur hos Audi: "Audis mål er å bygge bilkroppen så flat som mulig, noe som er aerodynamisk mer effektivt. Panoramaglasstaket med justerbar gjennomsiktighet er en del av dette. Ved å integrere funksjoner direkte i glasset, eliminerer vi behovet for en solskjerm, noe som skaper mer plass. Dette øker takhøyden i interiøret, da det ikke er behov for en boks der stoffet måtte rulles opp." Å integrere funksjoner direkte i glasset betyr at glasstaket har blitt en elektronisk komponent – resultatet av et nært samarbeid mellom Annegret Matthai, en kjemiker med doktorgrad, som er ansvarlig for glasset, og elektroingeniør Richard Spielberger, som er ansvarlig for elektrisk konvertering, kontroll og driftslogikk.

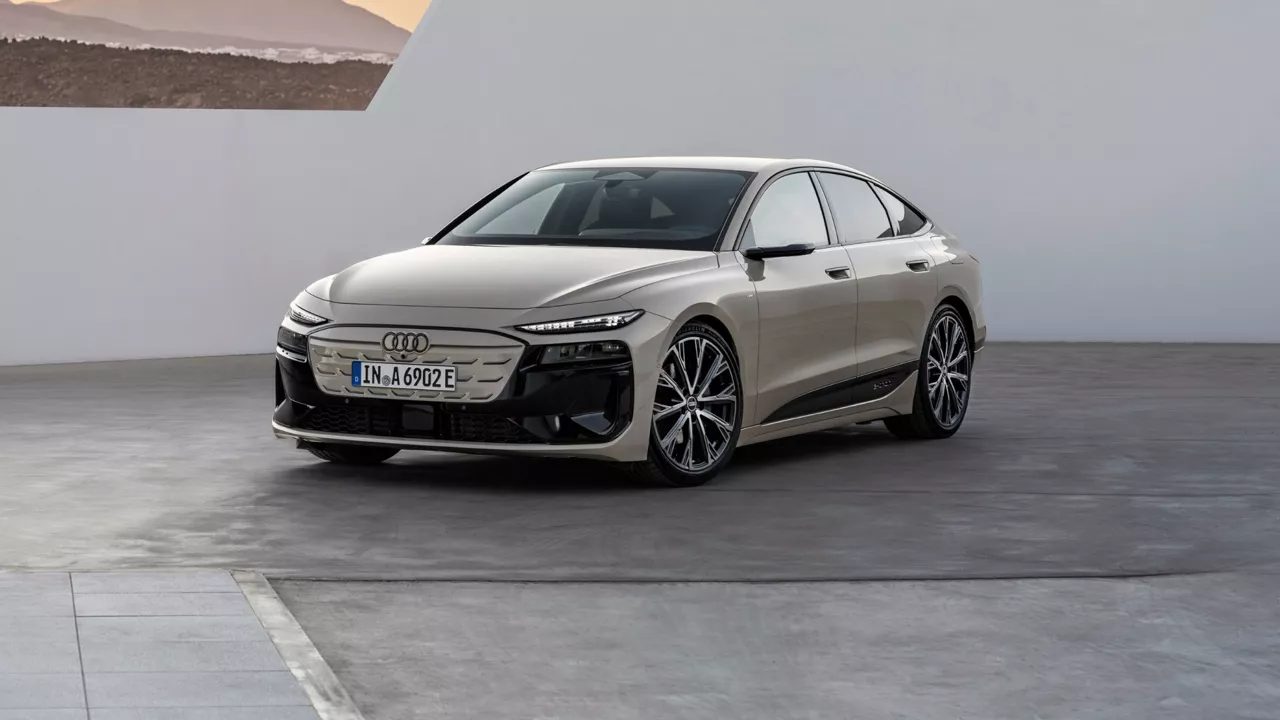

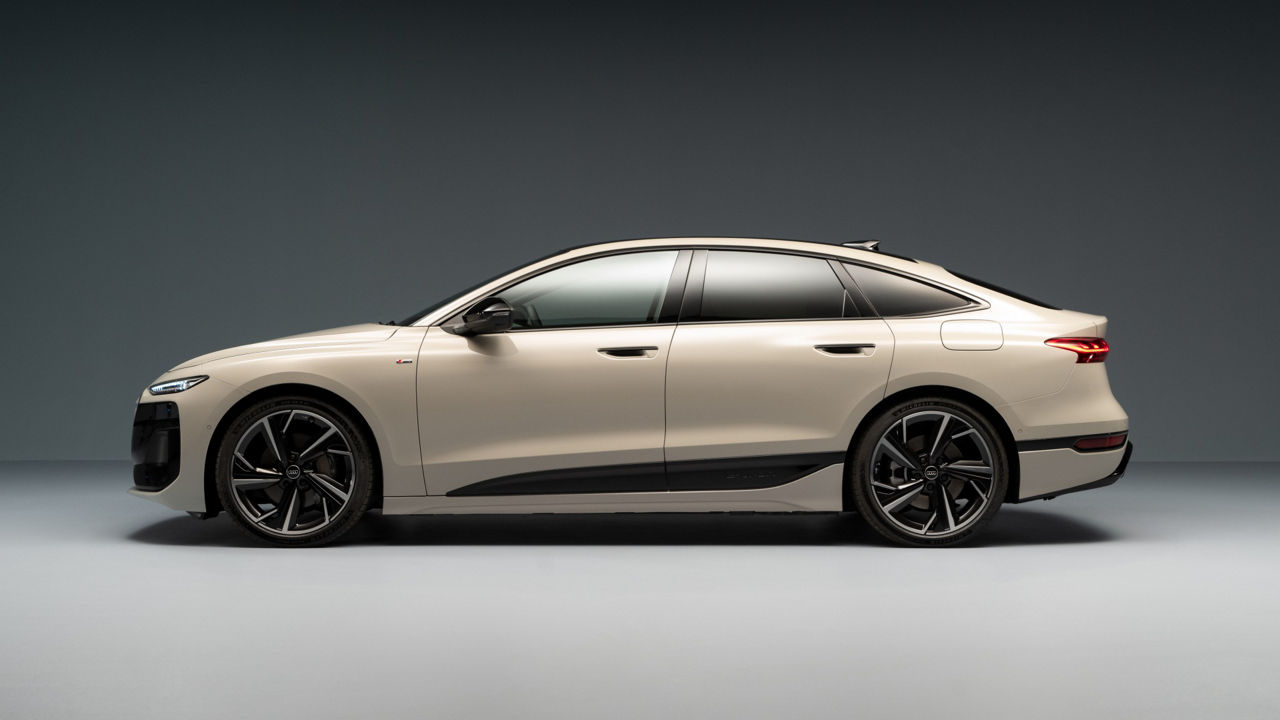

Den flate kabinen og den buede coupé-taklinjen til Audi A6 Sportback e-tron er aerodynamisk effektive. Takket være panoramaglasstaket som Audi har utstyrt med justerbar gjennomsiktighet, kan interiøret klare seg uten boksen for solskjermen. Dette gir en flat kabin med tilstrekkelig takhøyde.
Den flate kabinen og den buede coupé-taklinjen til Audi A6 Sportback e-tron er aerodynamisk effektive. Takket være panoramaglasstaket som Audi har utstyrt med justerbar gjennomsiktighet, kan interiøret klare seg uten boksen for solskjermen. Dette gir en flat kabin med tilstrekkelig takhøyde.
Teknologien bak dette kalles Polymer Dispersed Liquid Crystal (PDLC) – hvor en justerbar film er laminert inn i svært funksjonelt, flerlags laminert glass. Selv beleggene på glasset er komplekse: På innsiden av det ytre glasset er det et infrarødt-reflekterende lagsystem for å holde varmen ute. For å oppnå dette brukes en vakuumprosess for å påføre flere lag som bare er noen få nanometer tykke. På det indre glasset reflekterer et belegg den indre varmen fra glasset om vinteren, slik at hodet ditt ikke blir kaldt. Og imellom er det en femlags sandwich-funksjonsfilm for å blokkere solen. Alt dette har en glasstykkelse på bare 6,2 millimeter.
Den funksjonelle filmen inneholder flytende krystaller som har et dipol og kan justeres når et elektrisk felt påføres. De forskjellige justeringsalternativene skaper ulike optiske effekter i glasset: ugjennomsiktig når det er av og gjennomsiktig når det er på. Filmen er delt inn i segmenter ved presis laserskjæring, som deretter kan kontrolleres separat. Det er ni horisontale striper i det store panoramaglasstaket på Audi A6 Sportback e-tron.
Dr. Annegret Matthai er ansvarlig for glassteknologier i Avansert Utvikling av Kjøretøystruktur hos Audi.

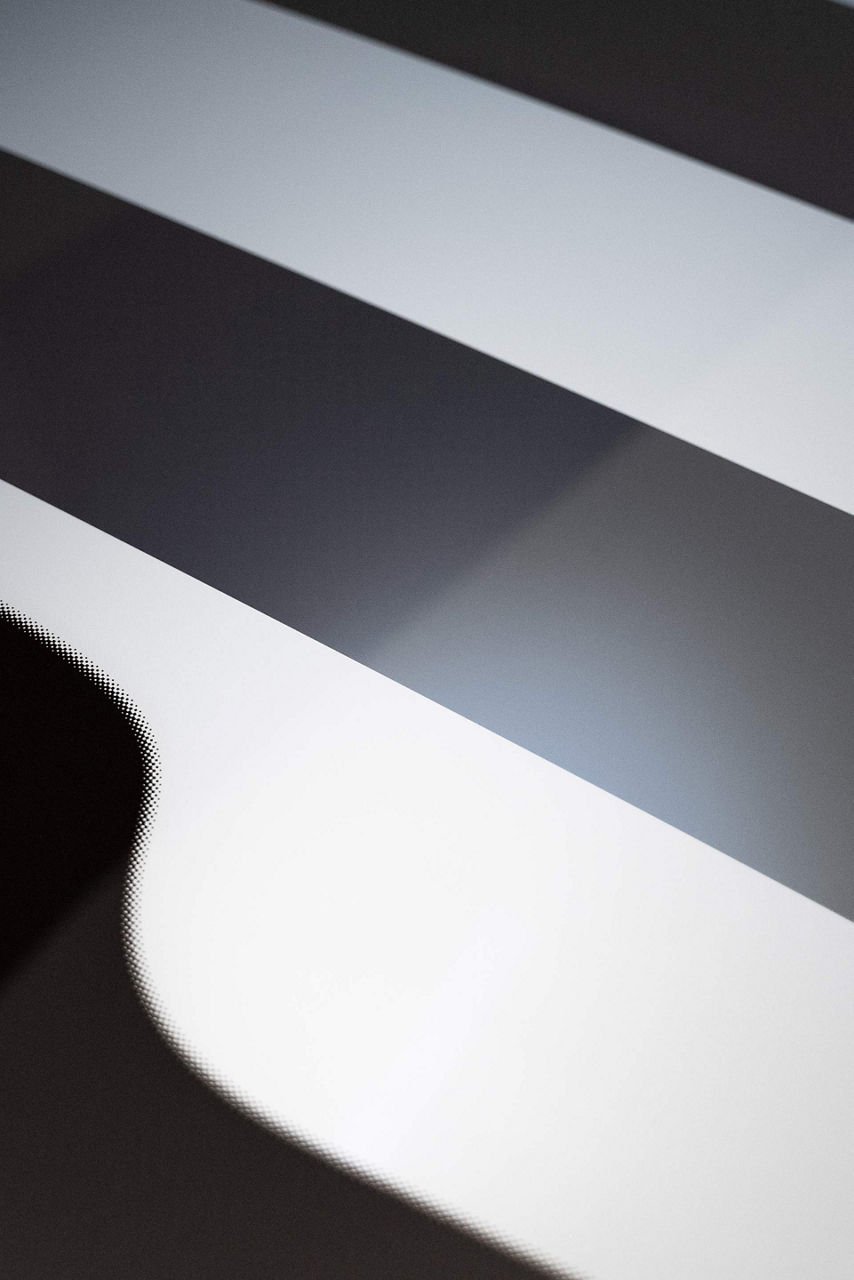

En justerbar film er laminert inn i svært funksjonelt, flerlags laminert glass og tillater justeringer av blendingbeskyttelsen.
Dr. Annegret Matthai er ansvarlig for glassteknologier i Avansert Utvikling av Kjøretøystruktur hos Audi.
En justerbar film er laminert inn i svært funksjonelt, flerlags laminert glass og tillater justeringer av blendingbeskyttelsen.
Richard Spielberger on the most impressive advantage of the panoramic glass roof* with switchable transparency: “There are no more mechanical dependencies. A sunblind can only be opened and closed in one direction. Yet the transparency of the glass roof I can switch however I want: either clear from front to back or opaque from front to back. And it can just as easily be clear or opaque from back to front. I can also switch the segments individually one after the other. For example, just the two front segments opaque and everything else clear. Or the zebra pattern across the entire surface, in which every second segment is controlled, creating a very special interplay of light and shadow in the interior.”
This is the special Audi way of making it possible to change the state of the segments from both directions – from the front and from the back. It is operated intuitively using the familiar control element in the headlining. With the first click, the segments are controlled individually and manually. Pressing further to the second click starts the automatic cycle to the end position. Of course, this process can be stopped at any time by pressing the button at any position. With the third click you can switch to the zebra patterns. Richard Spielberger: “It is almost animating to switch the different effects electrically, because they create very unique moods in the interior.”
Dr Annegret Matthai

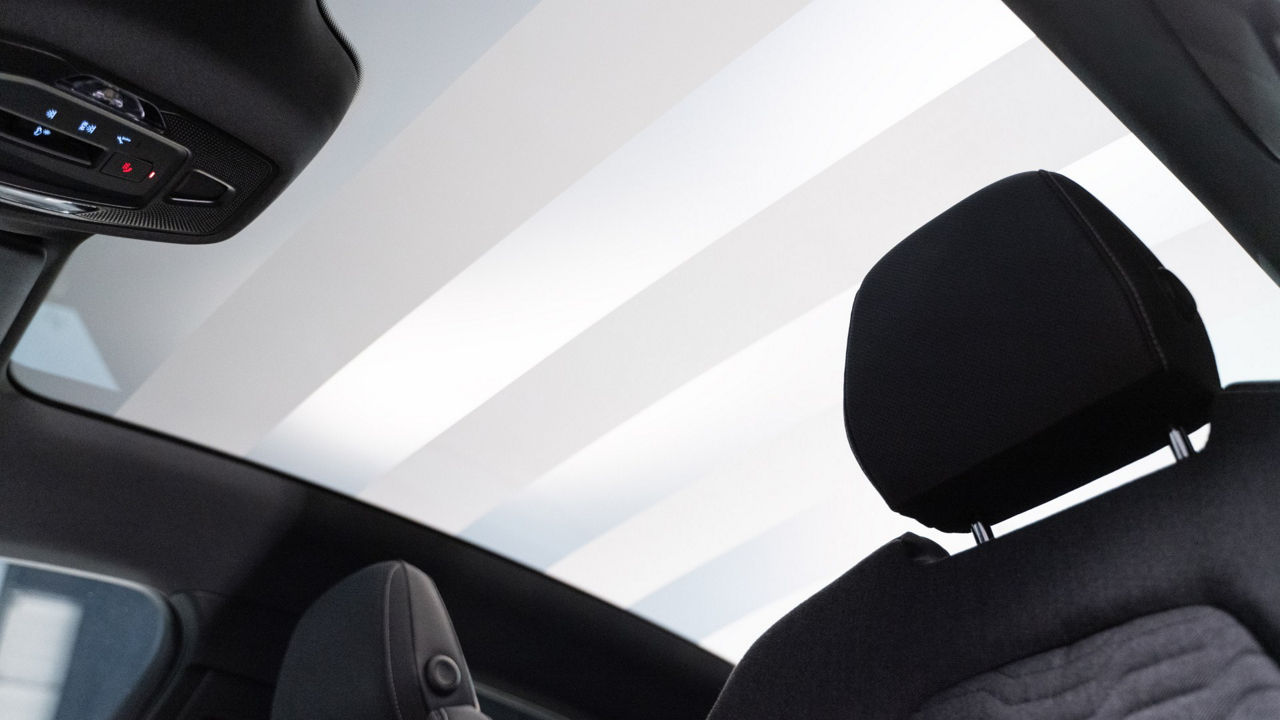

I det store panoramaglasstaket * kan ni segmenter byttes til gjennomsiktig eller ugjennomsiktig – til dette sebramønsteret, individuelt eller over hele overflaten.
I det store panoramaglasstaket * kan ni segmenter byttes til gjennomsiktig eller ugjennomsiktig – til dette sebramønsteret, individuelt eller over hele overflaten.
